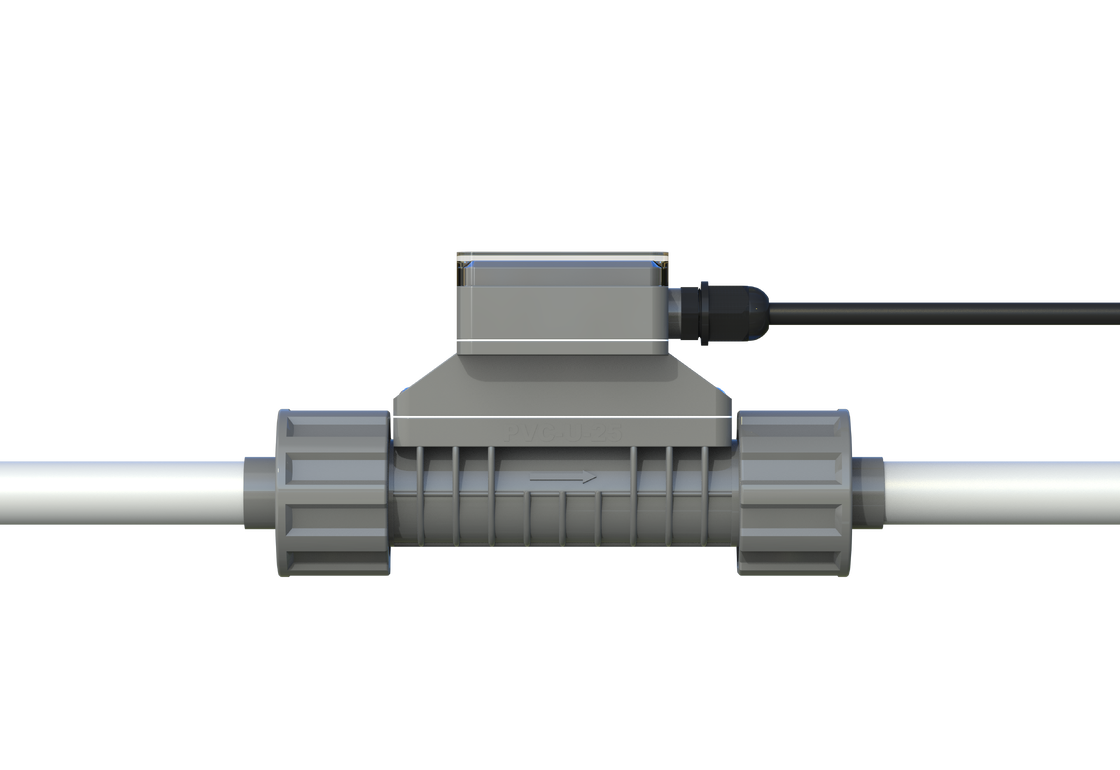

Name: FL101 зажим на ультразвуковом потокометре охлажденной воды
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Подлежит обсуждению USD
Availability: InStock

Детали продукта

Место происхождения: Шэньчжэнь, Китай

Фирменное наименование: Flo-Instru

Сертификация: ISO:9001, CE

Номер модели: FL101

Условия оплаты & доставки

Количество мин заказа: 1

Упаковывая детали: Обычная упаковка

Время доставки: 3-5 рабочих дней

Условия оплаты: Т/Т

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                Ультразвуковой расходомер с источником питания 24 В постоянного тока, Интерфейс связи RS485 Встроенный ультразвуковой расходомер, Точность ±1


Источник питания:	24 В постоянного тока	Коммуникационный интерфейс:	RS485, поддержка протокола Modbus RTU
Диапазон расхода:	0.1m/s ~ 10m/s	Точность:	±1,0%
Диапазон диаметров труб:	ОД20, ОД25, ОД32, ОД40	Отображать:	1,54-дюймовый ЖК-дисплей IPS 240*240, вращение на 360°

Источник питания:	24 В постоянного тока
Коммуникационный интерфейс:	RS485, поддержка протокола Modbus RTU
Диапазон расхода:	0.1m/s ~ 10m/s
Точность:	±1,0%
Диапазон диаметров труб:	ОД20, ОД25, ОД32, ОД40
Отображать:	1,54-дюймовый ЖК-дисплей IPS 240*240, вращение на 360°

FL101 зажим на ультразвуковом потокометре охлажденной воды

FL101 Ультразвуковой расходомер с накладными датчиками для охлажденной воды

Обзор продукта

FL101 Встраиваемый ультразвуковой расходомер

FL101 специально разработан для измерения расхода различных жидкостей в трубопроводах, обеспечивая измерение расхода в реальном времени в производственных процессах. Прибор выводит цифровые сигналы, аналоговые сигналы и многое другое для облегчения измерения и контроля производственных процессов.

В связи с требованиями промышленной модернизации приборы нуждаются в богатых выходных сигналах для достижения автоматизации. Традиционные расходомеры часто имеют ограниченные выходные сигналы, которые не могут удовлетворить потребности на месте и требуют замены в исходных положениях. Flo-Instruments представила встраиваемый расходомер с полностью прямой конструкцией трубопровода без потери давления, двойным соединением и простой установкой.

Ключевые преимущества

Передовая технология измерения

Встроенный передовой измерительный чип с временным разрешением до 20 пс

Четырехстрочный OLED-дисплей
Данные о дате/сигнале/мгновенном/накопленном расходе
Четкая видимость в условиях низкой освещенности и тусклой среды

Удобный интерфейс

Инновационный метод меню с выпадающим списком

Четыре сенсорные кнопки для простой настройки
Переключение между упрощенным/традиционным китайским и английским языками

Прочная конструкция

Степень защиты IP66
Конструкция с литьем под давлением
Двойное соединение для простой и надежной установки

Размеры продукта

Модель	Номинальный диаметр трубы	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Единица измерения: мм

Примечание:"L" - длина отрезка трубы, вырезанного при установке; "D" - наружный диаметр установленного отрезка трубы.

Совместимые среды

С момента выхода на рынок этот продукт широко используется в индустрии чистящего оборудования. Благодаря простой установке и эксплуатации, а также надежным показателям измерения, он постоянно продвигается в новых отраслях.

Основные отрасли: полупроводники, пищевая промышленность, медицина, питьевая вода, моющие средства, полиграфия и крашение, химические продукты и т. д.

Примеры измеряемых сред:

Разбавленная серная кислота
Спирт
Углеводород
Алкоголь
Хлорид натрия
Карбонат натрия
Триэтиламин
Этилендиамин
Оксид пропилена и др.

По мере расширения рынка мы продолжаем открывать новые измеряемые среды. Мы призываем пользователей делиться дополнительными приложениями, чтобы помочь нам постоянно обогащать и улучшать наши продукты.

Определение измеряемых сред:

Скорость потока среды в трубопроводе стабильна
Давление поддерживается на уровне 0,3 МПа
Пузырьки (кавитация) не образуются из-за потока

Многие другие среды были измерены - добро пожаловать для консультации по конкретным применениям.

Технические характеристики

Название продукта	FL101 Встраиваемый ультразвуковой расходомер
Точность	±1,0% (0,3 м/с ~ 5,0 м/с)
Скорость потока	0,1 м/с ~ 10,0 м/с
Линейность	±1,0% (0,3 м/с - 5,0 м/с)
Повторяемость	0,40%
Время отклика	500 мс
Экран дисплея	1,54'' 240*240 IPS LCD с вращением на 360° (для удобства чтения)
Язык меню	Упрощенный китайский/Традиционный китайский/Английский
Единица измерения дисплея	Поддерживает выбор метрических и имперских единиц, м³/ч, Л/мин, мл/мин, GPM, Л/ч, заводская единица по умолчанию - Л/мин
Отображаемые данные	Мгновенный расход, мгновенная скорость потока, чистый суммарный объем, единичный суммарный объем, максимальное суточное значение, минимальное суточное значение, суточный/месячный/годовой суммарный объем
Счетчик	7-значный счетчик расхода
Накопленные данные	10 лет 64 месяца 64 дня
Кнопки управления	Четыре сенсорные кнопки
Батарея календаря	CR1220
Источник питания	24 В постоянного тока при 3 Вт
Аналоговый выход	4-20 мА, максимальная нагрузка 600 Ом
Интерфейс связи	RS485, поддержка протокола ModBus RTU
Релейный выход	(Опционально) 30 В постоянного тока при 1 А, частота переключения менее 2 Гц
Среда	Вода, растворы, химические реагенты (примеси ≤ 4%) и т. д.
Уровень защиты	IP66
Метод установки	Отрезки труб интегрированы, а трубы из ПВХ-У соединены муфтами (скользящие соединения)
Размер трубы	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")
Материал отрезка трубы	UPVC
Температура среды	0°C-60°C
Рабочая температура	-10°C-50°C
Влажность окружающей среды	Относительная влажность 0%-95%, без конденсации
Применимая вязкость	<300 CST (мм²/с)
Длина кабеля	Стандартная: 2 м (6,6 фута). Может быть увеличена до 20 м (66 футов)

Руководство по установке

Шаг 1: Отрезка трубы

В соответствии с требованиями к выбору места установки отрежьте участок трубы в месте установки.

Шаг 2: Вставьте гайки в трубу

Открутите две гайки от расходомера и вставьте их в трубу.

Шаг 3: Наклейте соединения труб

Нанесите клей для ПВХ на два соединения труб на приборе и вставьте их в трубы.

Шаг 4: Установите расходомер

Поместите расходомер посередине и затяните гайку, чтобы завершить установку; обратите внимание на направление потока при установке.

Шаг 5: Включите питание и запустите

Подключите другой конец кабеля к источнику питания 24 В постоянного тока, включите питание и наблюдайте.

Упаковка и аксессуары

Информация для заказа

FL101	Код	Диапазон размеров трубы [DN и дюйм и OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Код	Режим вывода
1	4-20 мА, RS485, реле

Код	Длина кабеля
L	6,6 фута (2 м) (если не выбрано, будет установлено по умолчанию)
L+	По запросу другие длины

Пример полного заказа: FL101 | A | 1 | L
