Name: ST502 накладной ультразвуковой расходомер горячей воды
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Подлежит обсуждению USD
Availability: InStock

Детали продукта

Место происхождения: Шэньчжэнь

Фирменное наименование: Flo-Instru

Сертификация: CE; ISO9001

Номер модели: ST502

Условия оплаты & доставки

Количество мин заказа: 1

Упаковывая детали: Обычная упаковка

Время доставки: 3-5 рабочих дней

Условия оплаты: Т/Т

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                Ультразвуковой расходомер размера трубы DN25-DN5000, Накладной расходомер с источником питания 24 В постоянного тока, Повторяемость 0


Выход:	4-20MA, ОКТ-выходной выход, выход реле, RS-232 / RS-485, RTD Temp. вход	Источник питания:	24 В постоянного тока
Размер трубы:	DN25-DN5000	Датчики температуры:	-40℉ ~ +140℉ (-40℃~+60℃)
Повторяемость:	0,15%	диапазон скоростей:	0,03 ~ ± 40 футов/с (0,01 ~ ± 12 м/с)

Выход:	4-20MA, ОКТ-выходной выход, выход реле, RS-232 / RS-485, RTD Temp. вход
Источник питания:	24 В постоянного тока
Размер трубы:	DN25-DN5000
Датчики температуры:	-40℉ ~ +140℉ (-40℃~+60℃)
Повторяемость:	0,15%
диапазон скоростей:	0,03 ~ ± 40 футов/с (0,01 ~ ± 12 м/с)

ST502 накладной ультразвуковой расходомер горячей воды

Ультразвуковой расходомер ST502 с накладными датчиками для горячей воды

Обзор продукта

Ультразвуковой расходомер ST502 использует метод транзитного времени для измерения расхода жидкости в промышленных системах, обеспечивая высокоточные данные о расходе с помощью накладных преобразователей, которые не контактируют с жидкостью.

Ключевые особенности

Измеряет фактический расход и общий объем потребления различных жидкостей
Обработка с ЧПУ с технологией магнитного открывания крышки
Адаптивные алгоритмы обработки сигналов для сложных условий потока
Четкий ЖК-дисплей с функцией сигнализации и простым управлением
Двунаправленное измерение расхода с использованием ультразвуковой технологии транзитного времени
Встроенная SD-карта 2G для анализа исторических данных о расходе
Простая система меню для быстрой настройки

Принцип измерения - технология TVT

Технология TVT (Transit-Time Vortex) сочетает в себе ультразвук транзитного времени с явлением срыва вихрей, обеспечивая непревзойденную точность и универсальность в ультразвуковом измерении расхода.

Устройство использует ультразвуковые преобразователи, установленные снаружи трубы. Один преобразователь посылает импульсы вниз по потоку, а другой - вверх против потока. Разница во времени между сигналами пропорциональна скорости потока.

Технические характеристики

Параметр	Спецификация
Диапазон скорости	0.03 ~ ±40фт/с (0.01 ~ ±12м/с)
Точность	±0.5%
Размер трубы	1"~200" (25мм~5000мм)
Повторяемость	0.15% от измеренного значения
Линейность	±1.0%
Совместимость с жидкостями	Вода, морская вода, масло, спирт...
Материал трубы	ПВХ, нержавеющая сталь, углеродистая сталь, медь...

Функциональные характеристики

Функция	Спецификация
Связь	ModBus RS485
Аналоговый выход	4~20мА, макс. нагрузка 750 Ом
Импульсный выход	0~9999Гц, OCT
Релейный выход	макс. 1Гц (1А@125В AC или 2А@30В DC)
Источник питания	24В DC/1А макс.
Диапазон температур	-40°F~140°F (-40°C~60°C)
Влажность	До 99% относительной влажности, без конденсации

Размеры продукта

Передатчик

Стандартный преобразователь

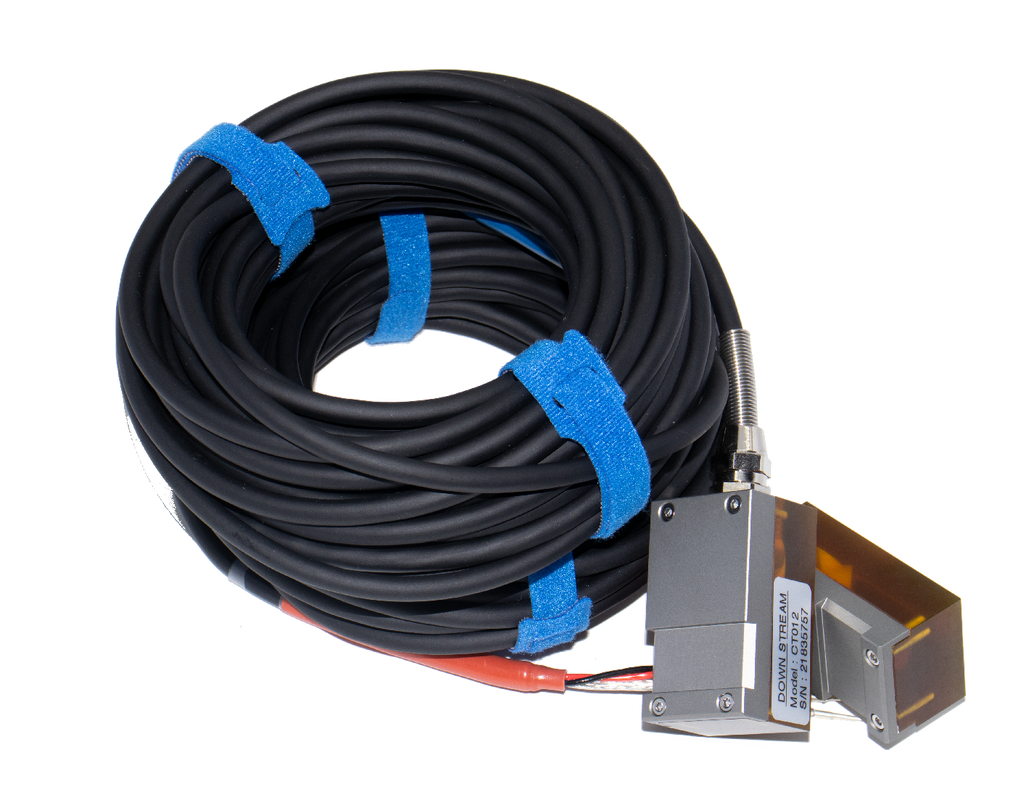

Преобразователь для высоких температур

Преобразователь для сверхвысоких температур

Отображение продукта

Функции связи и вывода

ST502 предлагает несколько вариантов связи и вывода для бесшовной интеграции в промышленные системы управления, обеспечивая сбор данных в реальном времени и удаленный мониторинг.

Сводка возможностей вывода

Тип вывода	Функция	Примеры применения
RS485 (Modbus)	Цифровая связь	Удаленный мониторинг, SCADA, системная интеграция
4-20мА	Аналоговый вход/выход	Вход ПЛК, обратная связь по процессу, системы DCS
Импульс OCT	Выход суммарного расхода	Контроллеры партий, счетчики энергии, регистраторы расхода
Реле	Выход сигнализации/управления	Запуск сигнализации, управление клапанами/насосами, защита безопасности потока

Схема подключения

Методы установки

Метод V

Стандартный метод, обеспечивающий точные показания для диаметров труб от 25 мм до 400 мм (1"~16"). Требует правильной установки преобразователя по центру трубы с равным расстоянием.

Метод Z

Использует непосредственно передаваемые сигналы с меньшим затуханием. Подходит для диаметров труб от 100 мм до 3000 мм (4"~120").

Метод N

Звуковые волны проходят через жидкость дважды и трижды отражаются от стенок трубы. Подходит для малых диаметров труб, повышая точность за счет увеличения расстояния транзита.

Метод W

Звуковые волны проходят через жидкость четыре раза и четыре раза отражаются от стенок трубы. Подходит для очень малых труб (диаметром менее 50 мм, 2 дюйма).
