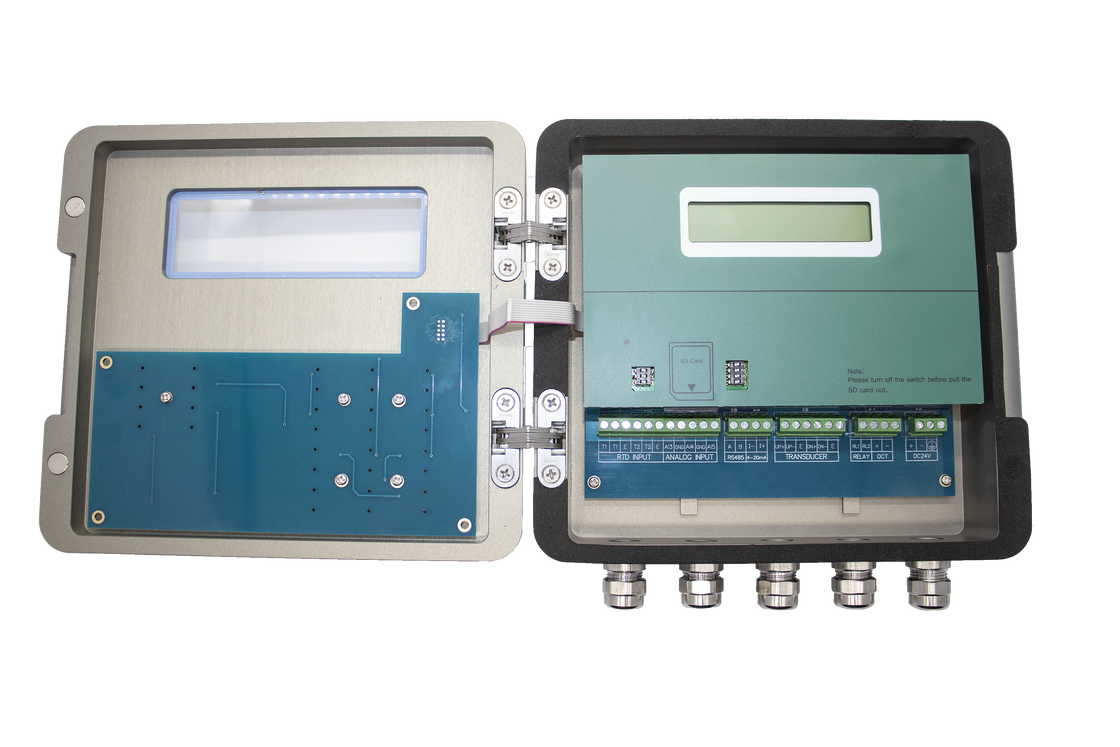

ST502 накладной ультразвуковой расходомер для систем теплоснабжения

Ультразвуковой расходомер ST502 с накладными датчиками для систем теплоснабжения

Обзор продукта

Ультразвуковой расходомер ST502 использует метод транзитного времени для измерения расхода жидкости в промышленных системах, предоставляя высокоточные данные о расходе с помощью накладных преобразователей, которые не контактируют с жидкостью.

Ключевые особенности

Измеряет фактический расход и общий расход различных жидкостей
Обработка с ЧПУ с технологией магнитного открывания крышки
Адаптивные алгоритмы обработки сигналов для сложных условий потока
Четкий ЖК-дисплей с функцией сигнализации и простым управлением
Двунаправленное измерение расхода с использованием ультразвуковой технологии транзитного времени
Встроенная SD-карта 2G для анализа исторических данных о расходе
Простая система меню для быстрой настройки

Принцип измерения - технология TVT

Технология TVT (Transit-Time Vortex) сочетает в себе ультразвук транзитного времени с явлением срыва вихрей, обеспечивая непревзойденную точность и универсальность в ультразвуковом измерении расхода.

Устройство использует ультразвуковые преобразователи, установленные снаружи трубы. Один преобразователь посылает импульсы вниз по потоку, а другой - вверх против потока. Разница во времени между сигналами пропорциональна скорости потока.

Технические характеристики

Диапазон скоростей	0.03 ~ ±40 футов/с (0.01 ~ ±12 м/с)
Точность	±0.5%
Размер трубы	1"~200" (25 мм~5000 мм)
Повторяемость	0.15% от измеренного значения
Линейность	±1.0%
Совместимость с жидкостями	Вода, морская вода, масло, спирт...
Материал трубы	ПВХ, нержавеющая сталь, углеродистая сталь, медь...

Функциональные характеристики

Связь	ModBus RS485
Аналоговый выход	4~20 мА, максимальная нагрузка 750 Ом
Импульсный выход	0~9999 Гц, OCT
Релейный выход	макс. 1 Гц (1 А при 125 В переменного тока или 2 А при 30 В постоянного тока)
Источник питания	24 В постоянного тока/1 А макс.
Диапазон температур	-40°F~140°F (-40°C~60°C)
Влажность	До 99% относительной влажности, без конденсации

Размеры продукта

Передатчик

Стандартный преобразователь

Преобразователь для высоких температур

Преобразователь для сверхвысоких температур

Дисплей продукта

Функции связи и вывода

ST502 предлагает несколько вариантов связи и вывода для бесшовной интеграции в промышленные системы управления, обеспечивая сбор данных в реальном времени и удаленный мониторинг.

Сводка возможностей вывода

Тип вывода	Функция	Примеры применения
RS485 (Modbus)	Цифровая связь	Удаленный мониторинг, SCADA, системная интеграция
4-20 мА	Аналоговый вход/выход	Вход ПЛК, обратная связь по процессу, системы DCS
Импульс OCT	Выход суммарного расхода	Контроллеры партий, счетчики энергии, регистраторы расхода
Реле	Выход сигнализации/управления	Запуск сигнализации, управление клапанами/насосами, защита безопасности потока

Схема подключения

Методы установки

Метод V

Стандартный метод, обеспечивающий точные показания для диаметров труб от 25 мм до 400 мм (1"~16"). Требует правильной установки преобразователя по центру трубы с равным расстоянием.

Метод Z

Использует непосредственно передаваемые сигналы с меньшим затуханием. Подходит для диаметров труб от 100 мм до 3000 мм (4"~120").

Метод N

Звуковые волны проходят через жидкость дважды и отражаются от стенок трубы трижды. Подходит для малых диаметров труб, повышая точность за счет увеличения расстояния транзита.

Метод W

Звуковые волны проходят через жидкость четыре раза и отражаются от стенок трубы четыре раза. Подходит для очень малых труб (диаметром менее 50 мм, 2").
