Name: ST502 накладной расходомер для нефти
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Подлежит обсуждению USD
Availability: InStock

Детали продукта

Место происхождения: Шэньчжэнь

Фирменное наименование: Flo-Instru

Сертификация: CE; ISO9001

Номер модели: ST502

Условия оплаты & доставки

Количество мин заказа: 1

Упаковывая детали: Обычная упаковка

Время доставки: 3-5 рабочих дней

Условия оплаты: Т/Т

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                Ультразвуковой расходомер с источником питания 24 В постоянного тока, Накладной расходомер размера трубы DN25-DN5000, Повторяемость 0


Выход:	4-20MA, ОКТ-выходной выход, выход реле, RS-232 / RS-485, RTD Temp. вход	Размер трубы:	DN25-DN5000
Датчики температуры:	-40℉ ~ +140℉ (-40℃~+60℃)	Источник питания:	24 В постоянного тока
Повторяемость:	0,15%	диапазон скоростей:	0,03 ~ ± 40 футов/с (0,01 ~ ± 12 м/с)

Выход:	4-20MA, ОКТ-выходной выход, выход реле, RS-232 / RS-485, RTD Temp. вход
Размер трубы:	DN25-DN5000
Датчики температуры:	-40℉ ~ +140℉ (-40℃~+60℃)
Источник питания:	24 В постоянного тока
Повторяемость:	0,15%
диапазон скоростей:	0,03 ~ ± 40 футов/с (0,01 ~ ± 12 м/с)

ST502 накладной расходомер для нефти

ST502 Клип-на счетчик потока для нефти

Обзор продукции

Ультразвуковой потокомер ST502 использует методы времени транзита для измерения потока жидкости в промышленных системах, предоставляя высокоточные данные о потоке через застегивающие преобразователи, которые никогда не контактируют с жидкостью.

Ключевые особенности

Измерение фактического потока и общего потребления различных жидкостей
Производство с использованием технологий с открытым магнитным крышкой
Адаптивные алгоритмы обработки сигнала для сложных условий потока
Чистый ЖК-дисплей с функцией сигнализации и легкой эксплуатацией
Двустороннее измерение потока с использованием ультразвуковой технологии транзита
Встроенная 2G SD-карта для анализа данных исторического потока
Простая система меню для быстрой настройки

Принцип измерения - технология TVT

Технология TVT (Transit-Time Vortex) сочетает в себе ультразвуковое измерение времени транзита с феноменом сброса вихря, обеспечивая непревзойденную точность и универсальность измерения ультразвукового потока.

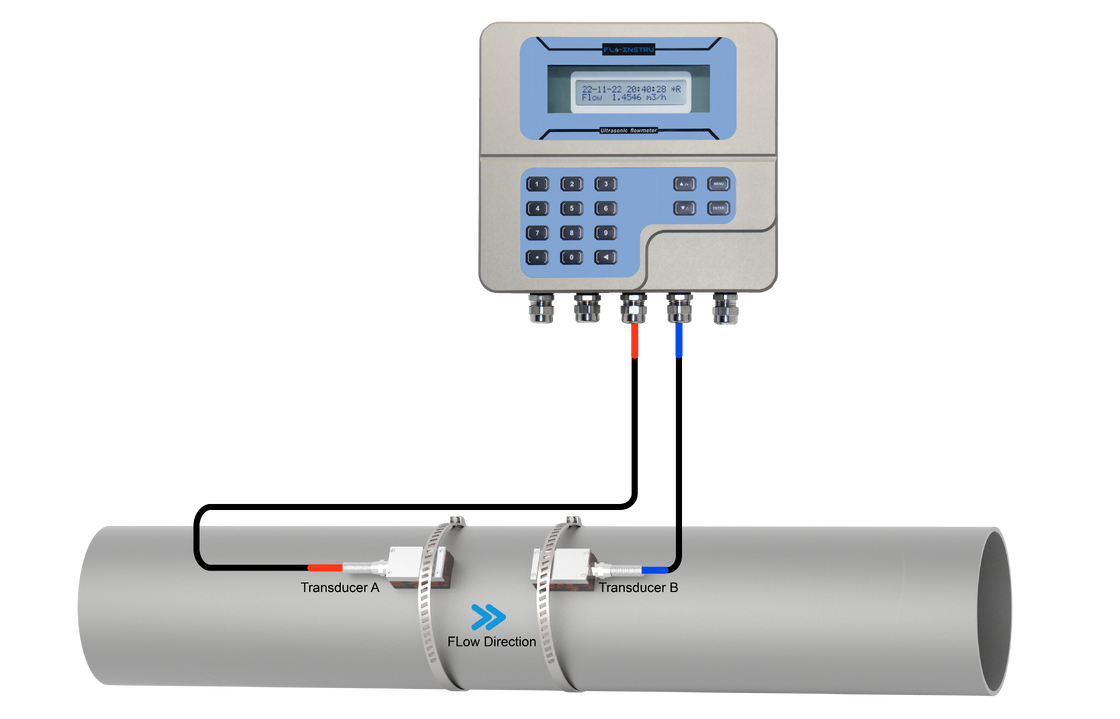

Устройство использует ультразвуковые преобразователи, установленные на внешней стороне трубы.Разница во времени между сигналами пропорциональна скорости потока.

Спецификации производительности

Параметр	Спецификация
Диапазон скорости	00,03 ~ ± 40 футов/с (0,01 ~ ± 12 м/с)
Точность	± 0,5%
Размер трубы	"~ 200" (25 мм ~ 5000 мм)
Повторяемость	0.15% от измеренного значения
Линейность	± 1,0%
Совместимость жидкостей	Вода, морская вода, нефть, алкоголь...
Материал труб	ПВХ, нержавеющая сталь, углеродистая сталь, медь...

Спецификации функций

Особенность	Спецификация
Коммуникация	ModBus RS485
Аналоговый выход	4 ~ 20mA, максимальная нагрузка 750Ω
Выпуск импульса	0~9999Гц, OCT
Выход реле	max 1Hz (1A@125V AC или 2A@30V DC)
Силовое питание	24В постоянного тока / 1А максимум
Температурный диапазон	-40°F~140°F (-40°C~60°C)
Влажность	До 99% RH, неконденсирующийся

Размеры продукта

Передатчик

Нормальный преобразователь

Передатчик высокой температуры

Преобразователь сверхвысокой температуры

Экран продукции

Функции связи и вывода

ST502 предлагает несколько вариантов связи и вывода для бесшовной интеграции в промышленные системы управления, позволяя получать данные в режиме реального времени и дистанционное наблюдение.

Резюме производственных мощностей

Тип выхода	Функция	Примеры применения
RS485 (Modbus)	Цифровая связь	Дистанционный мониторинг, SCADA, интеграция систем
4-20 мА	Аналоговый вход/выход	Ввод ПЛК, обратная связь процессов, системы DCS
Пулс ВТО	Выпуск суммирования потоков	Контроллеры партий, счетчики энергии, протологи
Реле	Выход сигнализации/управления	Сигнализация запуска, клапаны/насосы управления, защита безопасности потока

Диаграмма проводки

Способы установки

Метод V Стандартный метод, обеспечивающий точные показания для диаметров труб от 25 до 400 мм (1" ~ 16"). Требует правильной установки преобразователя на центральной линии трубы с равным расстоянием.
Метод Z Использует прямую передачу сигналов с меньшим ослаблением. Подходит для диаметров труб от 100 до 3000 мм (4" ~ 120").
Метод N Звуковые волны проходят через жидкость дважды и отскакивают три раза от стен труб.
Метод W Звуковые волны четыре раза проходят через жидкость и четыре раза отскакивают от стен труб.
