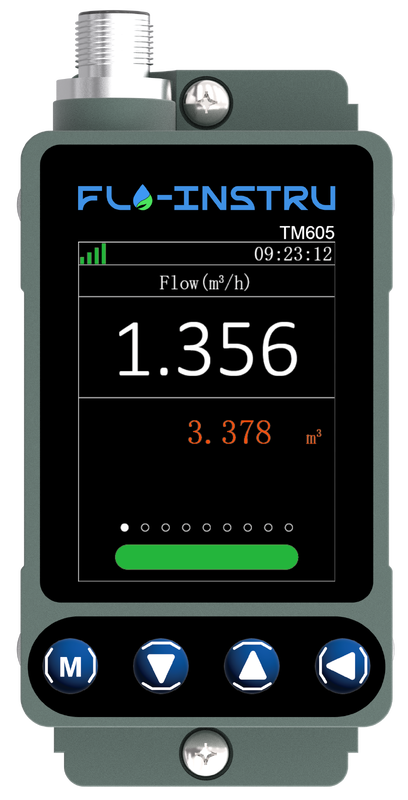

Name: TM605 компактный ультразвуковой потокомер с застежкой, OLED-дисплеем и RS485-коммуникацией
Brand: Flo-Instruments Co., Ltd
SKU: ТМ605
Availability: InStock

Детали продукта

Место происхождения: Шэньчжэнь, Китай

Фирменное наименование: Flo-Instru

Сертификация: ISO:9001, CE

Номер модели: ТМ605

Условия оплаты & доставки

Количество мин заказа: 1

Упаковывая детали: Обычная упаковка

Время доставки: 3-5 рабочих дней

Условия оплаты: Т/Т

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:

Отображать:	OLED 320*240 точечный матричный дисплей	Источник питания:	24 В постоянного тока
Диапазон диаметров труб:	DN6 DN100	Коммуникационный интерфейс:	Интерфейс связи RS485, поддержка протокола Modbus
Диапазон расхода:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)	Точность:	± 2%

Отображать:	OLED 320*240 точечный матричный дисплей
Источник питания:	24 В постоянного тока
Диапазон диаметров труб:	DN6 DN100
Коммуникационный интерфейс:	Интерфейс связи RS485, поддержка протокола Modbus
Диапазон расхода:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)
Точность:	± 2%

TM605 компактный ультразвуковой потокомер с застежкой, OLED-дисплеем и RS485-коммуникацией

Система управления HVAC и зданиями с компактными ультразвуковыми потокомерами TM605

Обзор продукции

Ультразвуковой компактный потокомер TM605 представляет собой сцепный компактный ультразвуковый потокомер, предназначенный для систем автоматизации зданий,обеспечение более эффективного контроля в области HVAC и управления зданиями.

Описание продукта

TM605 - это интегрированный ультразвуковой потокомер, специально разработанный для труб малого и среднего диаметров.Использование ультразвукового принципа метода разницы времени транзита, TM605 посылает и принимает ультразвуковые сигналы через свои сенсоры.разница между измерениями вверх по течению и вниз по течению позволяет точно рассчитывать поток и скорость.

Преимущества и особенности

Дизайн уникальной конструкции:Круговая конструкция из магнитной стали позволяет автоматически застегивать при установке. Полная установка до измерения занимает всего 2-3 минуты.
Цветный экран:Обладает популярным IPS LCD-дисплеем для легкого чтения данных даже в условиях низкой освещенности.
Кривая потока/графика столбца:Оборудована графиком полного потока/температуры и графиком кривой потока в режиме реального времени для четкой визуализации изменений потока в режиме реального времени.
Дисплей температуры:Встроенный температурный зонд в нижней части дисплея измеряет температуру стенки трубы в режиме реального времени во время потока жидкости, отображаемый в интерфейсе данных по потоку/скорости.
Легкое меню:Простая настройка параметров и изменения с помощью четырех клавиш.
Совместимые различные материалы и жидкости:Подходит для измерения различных чистых жидкостей и трубных материалов.

Технические спецификации

Спецификация	Подробная информация
Скоростная скорость	0.328 футов/с±16 футов/с (0,1 м/с±5 м/с)
Точность	± 2,0%
Размер трубы	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Совместимость с жидкостями	Обычная вода, морская вода, охлаждающая/горячая вода, алкоголь и т.д.
Материал труб	ПВХ, нержавеющая сталь, углеродистая сталь, медь и т.д.
Силовое питание	24 В постоянного тока, максимум 500 мА
Коммуникация	Поддержка протокола MODBUS, RS485
Аналоговый выход	4-20mA, максимум 750Ω
Выход сигнализации	Реле, функция сигнализации верхнего и нижнего пределов ОКТ
Дисплей	OLED 320*240 точечный матричный дисплей
Ключевая панель	Четыре кнопки нажатия
Единица потока	Поддержка выбора метрической единицы: Кубические метра ((м3), Литры ((l), Галоны США ((gal)
Единица времени	/час, /мин (заводской по умолчанию: кубические метра в час)
Дополнительные особенности	Суточный, ежемесячный и годовой общий показатель потоков
Температурный диапазон	Окружающая среда: 32F+122F (0°C+50°C) Жидкость: 32F+122F (0°C+50°C)
Влажность окружающей среды	RH 0·95%, без конденсации
Жилой материал	Сплав алюминия, обработка с помощью станков с ЧПУ
Уровень защиты	IP54
Длина кабеля	6.6ft (2m) стандарт

Справочная таблица диапазона размеров труб и диапазона потока

Диаметр	DN	Дюйм	Диаметр (мм)	Минуты (м3/ч)	Макс (м3/ч)	Минуты (л/мин)	Макс (л/мин)
Φ9.53	DN6	1/8 дюйма	9-12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4 дюйма.	12-15	0.05	1.7	0.9	28
Φ15	DN10	3/8 дюйма	15 - 18	0.09	3.0	1.5	49
Φ20	DN15	1/2 дюйма.	18-21	0.06	3.2	1.1	53
Φ25	DN20	3/4 дюйма.	21-28	0.11	5.7	1.9	94
Φ32	DN25	1 "	28-36	0.18	8.8	2.9	147
Φ40	DN32	1-1/4"	36-44	0.29	14	4.8	241
Φ50	DN40	1-1/2"	44-52	0.45	23	7.5	377
Φ63	DN50	2"	52-66	0.71	35	12	589
Φ75	DN65	2 1/2 дюйма	66-80	1.2	60	20	995
Φ90	DN80	3 "	80-95	1.8	90	30	1508
Φ110	DN100	4 дюйма	100-115	2.8	141	47	2356
