ST502 Ультразвуковой потокомер с точностью ± 0,5% для размеров труб DN25-DN5000 и 24V постоянного питания

Ультразвуковый потокомер ST502 типа вставки использует передовую технологию обработки цифрового сигнала для достижения ± 0.5% высокоточное измерение потока в широком диапазоне размеров труб и чистых жидкостных приложенийРазработанный с надежным промышленным вставным зондом, ST502 обеспечивает сильное ультразвуковое соединение непосредственно в потоке потока, обеспечивая отличную прочность сигнала, долгосрочную стабильность,и надежная производительность.

Ясный, интуитивно понятный пользовательский интерфейс и система меню позволяют легко настроить и использовать.конструкция вставки располагает ультразвуковые преобразователи непосредственно внутри трубы, обеспечивающий более сильное проникновение сигнала и повышенную стабильность, особенно полезен для трубопроводов большого диаметра, сложных условий процесса,или приложениям, требующим высоконадежных и повторяемых измерений.

Разработанный для универсальности, ST502 идеально подходит для систем распределения воды, охлаждающих циклов, жидкостей промышленных процессов, мониторинга энергии и HVAC приложений.стабильная производительность, и прочная конструкция делает его надежным решением для долгосрочного мониторинга потока и критических задач измерения.

• Измеряет фактический поток и общее потребление различных жидкостей
• Производство с помощью станковой обработки с использованием технологий магнитного открытого покрытия без винтов
• Адаптивные алгоритмы обработки сигнала оптимизируют производительность, обеспечивая точные измерения даже в сложных условиях потока

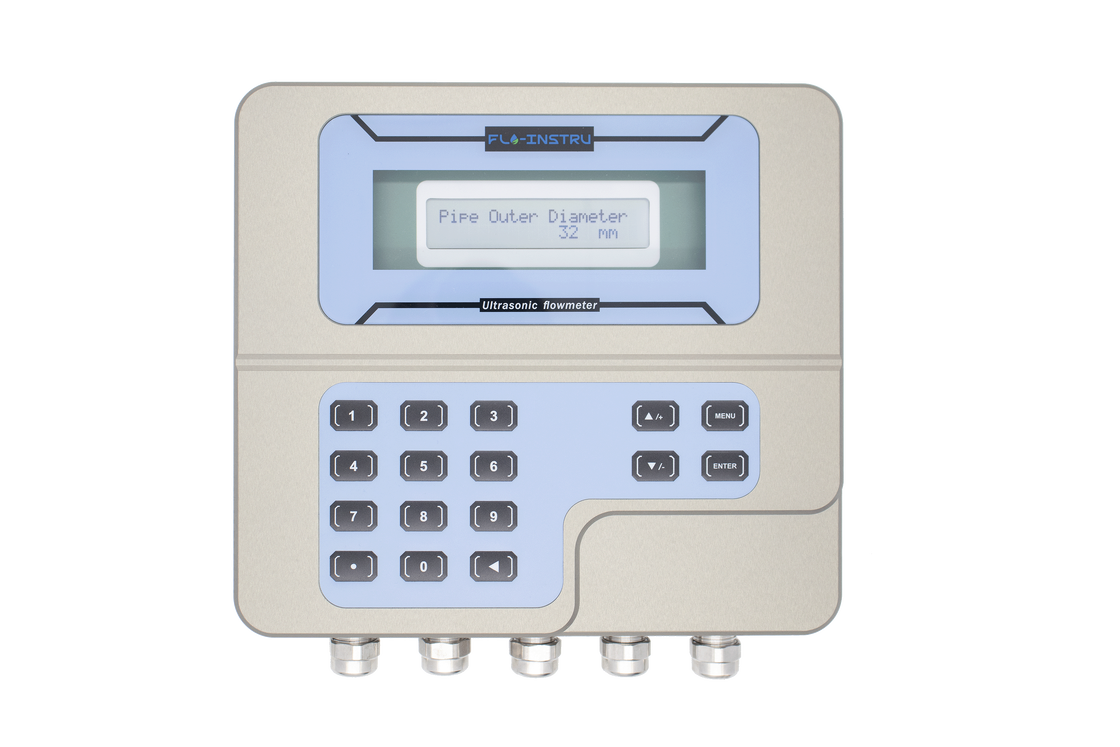

• Чистый интерфейс дисплея и ЖК-дисплей с функцией сигнализации, легкий в эксплуатации и отладке
• Использование ультразвуковой технологии транзита времени для реализации двунаправленного измерения потока путем точного измерения времени, необходимого для передачи ультразвуковых сигналов вверх по течению и вниз по течению
• Встроенная 2G SD-карта и возможности хранения для анализа данных исторического потока для оптимизации системы
• Встроенная клавиатура и простая система меню для быстрого и легкого выбора диаметра трубы, материала трубы, типа жидкости и единиц измерения

ST502 - это совершенно новый высококлассный продукт, изготовленный из алюминиевого сплава с использованием методов обработки CNC.Он использует ведущую в отрасли технологию полного уплотнения, поглощающей железо, с боковой стороны, без блокировки винтом.Эта удобная конструкция действительно реализует "односекундное открытие".

Ультразвуковый счетчик потока времени транзита (TVT) является высоконадежной технологией измерения потока, широко используемой для чистых жидкостей.Ультразвуковые преобразователи помещаются прямо в стенку трубы, чтобы они контактировали с жидкостью.Это обеспечивает сильную ультразвуковую передачу, отличное качество сигнала и стабильную долгосрочную производительность, особенно на больших или толстостенных трубах.

В TVT-текстометре вставного типа в стенку трубы вставляются два ультразвуковых преобразователя. Один из них передает импульс вниз по течению (T_down) с направлением жидкости,в то время как другой передает вверх по течению (T_up) против потокаПоскольку текущая жидкость ускоряет сигнал вниз по течению и замедляет сигнал вверх по течению, разница во времени (Δt = T_up - T_down) пропорциональна скорости потока.

Диаграмма функций связи и вывода

Фиксированный ультразвуковой потокомер ST502 оснащен несколькими опциями связи и вывода для обеспечения бесшовной интеграции в различные системы промышленного управления.Эти выходы позволяют получать данные в режиме реального времени, дистанционного мониторинга и управления процессами, связанными с потоком.

Выходные соединения и интерфейс
