Ультразвуковой измеритель прокачки TM601
, застежка на потокометре для очистки
, без потокомера модификации труб
Диапазон скорости: |
± 0,1 м/с ~ ± 5 м/с (± 0,328 фута/с ~ ± 16 футов/с) |
Точность: |
± 2,0% |
Диапазон размеров труб (необязательно): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
Жидкость: |
Вода, морская вода, масло, спирт ... |
Материал трубы: |
ПВХ, углеродистая сталь, нержавеющая сталь, медь |
Дополнительные выходы: |
RS485, 4-20MA, Oct+Relay |
Интерфейс связи: |
RS485, поддержка протокола Modbus |
Источник питания: |
9-36V DC |
Температура: |
Температура окружающей среды передатчика: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) Среда измерения датчика: 14 ℉ |
Окружающая влажность: |
RH 0 ~ 95% RH, не конденсирование |
Передатчик: |
Алюминиевый сплав |
Отображать: |
Встроенные с подсветкой OLED 128*64 DOT-MATRIX DIMPLES |
Защита: |
IP54 |
Длина кабеля: |
Кабель питания: стандартная длина 2м |

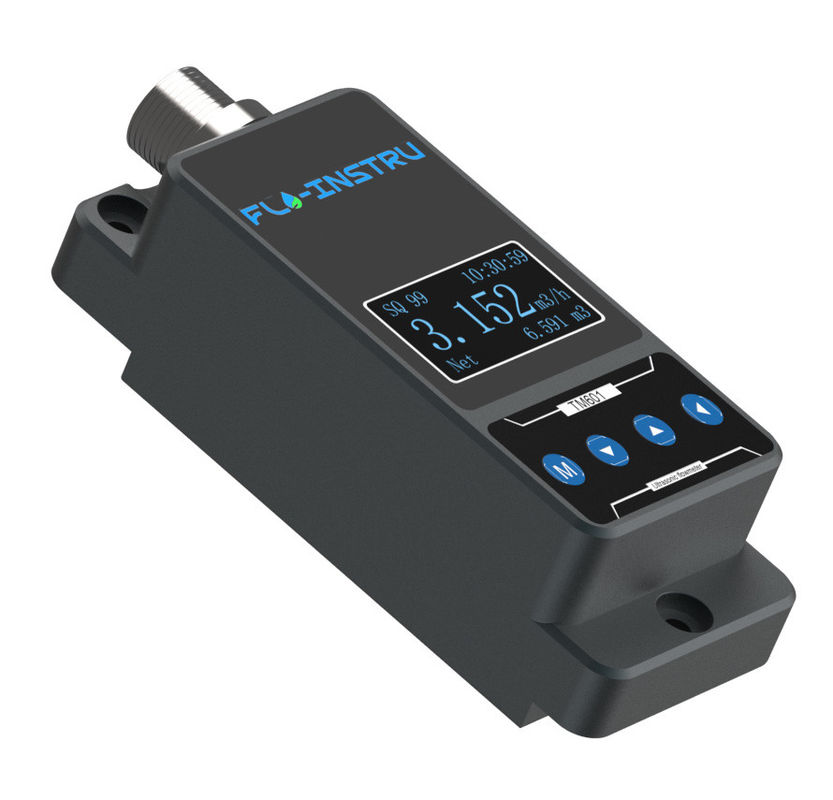

TM601 Ультразвуковой потокомер для очистной промышленности Не требуется модификации труб
Ультразвуковой расходомер с зажимом TM601 для чистящей промышленности Fix
Ультразвуковые расходомеры накладного компактного типа.
Описание продукта
TM601 — расходомер, специально разработанный для машин ультразвуковой очистки.
1. Завершение установки и начало измерения занимает всего 1 минуту.
2. Никаких дополнительных изменений в трубопроводе не производится, монтаж и замеры могут быть выполнены согласно инструкции по эксплуатации.
3. Его можно установить и использовать без остановки производства, без каких-либо модификаций трубопровода и без потери давления.
4. OLED-дисплей (128x64 пикселей), лучший дисплей даже в темноте.
5. Подходит для различных трубопроводов: труб из нержавеющей стали, труб из углеродистой стали, медных труб, ПВХ, ПВДФ, ППР, PPH, HDPE и т. д.
Преимущество и особенность
- Модификация трубы не требуется
Трудности, обычно связанные с установкой нового ультразвукового расходомера, устраняются простым CLAMP-ON. Такая конструкция исключает необходимость резки труб, остановки их работы, остановки производства, дополнительных затрат и многого другого.
- Никаких специальных инструментов не требуется
Все, что требуется, — это одна крестовая отвертка, чтобы надежно установить TM601 на одну измеряемую трубу. Это гарантирует, что любой член бригады сможет выполнить простую и правильную установку без необходимости использования специальных инструментов или специальных знаний.
- Высокая профессиональная точность
Благодаря надежной точности TM601 можно использовать как для общих задач измерения, так и в ситуациях, требующих более точного мониторинга, что упрощает правильное определение расхода. Скорость отклика составляет более 0,03 м/с.
Технические характеристики
| Скорость |
0,328 футов/с～±16 футов/с (0,1м/с～±5м/с) |
| Точность |
±2,0% |
| Размер трубы |
Ду4 Ду8 Ду10 Ду15 Ду20 Ду25 Ду32 |
| Ду40 Ду50 Ду65 Ду80 Ду100 Ду125 Ду200 |
| Жидкость |
Обычная вода, морская вода, охлаждающая/горячая вода, спирт.. |
| Материал трубы |
ПВХ, нержавеющая сталь, углеродистая сталь, медь.… |
| Источник питания |
9~36 В постоянного тока, максимум 500 мА |
| Коммуникация |
Поддержка протокола MODBUS, RS485 |
| Аналоговый выход |
4–20 мА, максимум 750 Ом |
| Выход тревоги |
Функция сигнализации верхнего и нижнего предела OCT (опция) |
| Отображать |
Матричный экран OLED 128*64 |
| Ключевая панель |
Четыре сенсорные кнопки |
| Единица измерения расхода |
Поддержка выбора метрических единиц измерения: кубические метры (м³), литры (л), галлоны США (галлоны). |
| Единица времени |
/час,/мин. Заводская единица измерения по умолчанию — кубические метры в час. |
| Сумматор суточного, ежемесячного и годового расхода |
| Температура |
Окружающая среда: 14F~+122F(-10℃~+50℃) |
| Жидкость: 14F~+122F(-10℃~+50℃) |
| Влажность окружающей среды |
Относительная влажность 0~95%, без конденсации |
| Материал корпуса |
Алюминиевый сплав, обработка на станке с ЧПУ |
| Уровень защиты |
IP54 |
| Длина кабеля |
Стандартная длина 6,6 футов (2 м) |
Справочная таблица диапазонов размеров труб и диапазонов расходов
| DN |
ОД |
Диапазон наружного диаметра |
Дюйм |
Диапазон расхода |
| DN4 |
ОД9.53 |
95 мм-10,5 мм |
1/8" |
0,003～0,142 м³/ч |
| 0,047～2,374 и/мин |
| 0,013～0,627 галлонов/мин |
| DN8 |
ОД12.7 |
12,4-13,1 мм |
1/4" |
0,011～0,570 м³/ч |
| 0,190～9,496 и/мин |
| 0,050～2,509 галлонов/мин |
| Ду10 |
ОД15 |
14,5 мм-15,4 мм |
3/8" |
0,026～1,282 м³/ч |
| 0,427～21,366 л/мин |
| 0,113～5,644 галлонов/мир |
| Ду15 |
ОД20 |
16,5–23,0 мм |
1/2" |
0,046～2,279 м/ч |
| 0,760～37,984 л/мин |
| 0,201～10,034 галлонов/мин |
| Ду20 |
ОД25 |
25,0 мм-30,0 мм |
3/4" |
0,103～5,128 м/ч |
| 1,709～85,464 л/мин |
| 0,452～22,577 галлонов/мин |
| Ду25 |
ОД32 |
32,0 мм-35,0 мм |
1" |
0,182～9,116 м³/ч |
| 3,039～151,935 л/мин |
| 0,803～40,137 галлонов/мин |
| Ду32 |
ОД40 |
38,0 мм-45,0 мм |
1-1/4" |
0,285～14,244 м³/ч |
| 4,748～237,399 л/мин |
| 1,254～62,714 галлонов/мин |
| Ду40 |
ОД50 |
48,0-54,0 мм |
1-1/2" |
0,410～20,511 м³/ч |
| 6,837～341,854 л/мин |
| 1,806～90,309 галлонов/мин |
| Ду50 |
ОД63 |
58,0 мм-64,0 мм |
2" |
0,729～36,464 м³/ч |
| 12,155～607,741 л/мин |
| 3,211～160549 галлонов/мир |
| Ду65 |
ОД75 |
72,0 мм-78,0 мм |
2-1/2" |
1,140～56,976 м³/ч |
| 18,992～949,595 и/мин |
| 5,017～250,857 галлонов/мир |
| Ду80 |
ОД90 |
80,0 мм-92,0 мм |
3" |
1,641～82,045 м/ч |
| 27,348～1367,417 л/мин |
| 7,225～361,234 галлонов/мир |
| Ду100 |
ОД110 |
108,0 мм-116,0 мм |
4" |
2,917～145,858 м³/ч |
| 48,619～2430,963 и/мин |
| 12,844～642,194 галлонов в минуту |
| Ду125 |
ОД140 |
132,0 мм-142,0 мм |
5 дюймов |
4,558～227,903 м³/ч |
| 75,968～3798,380 л/мин |
| 20,069～1003429 галлонов/мин |
| Ду200 |
ОД220 |
218,0 мм-228,0 мм |
8 дюймов |
11,669～583,431 м³/ч |
| 194,477～9723,852 и/мин |
| 51,376～2568,778 галлонов в минуту |
