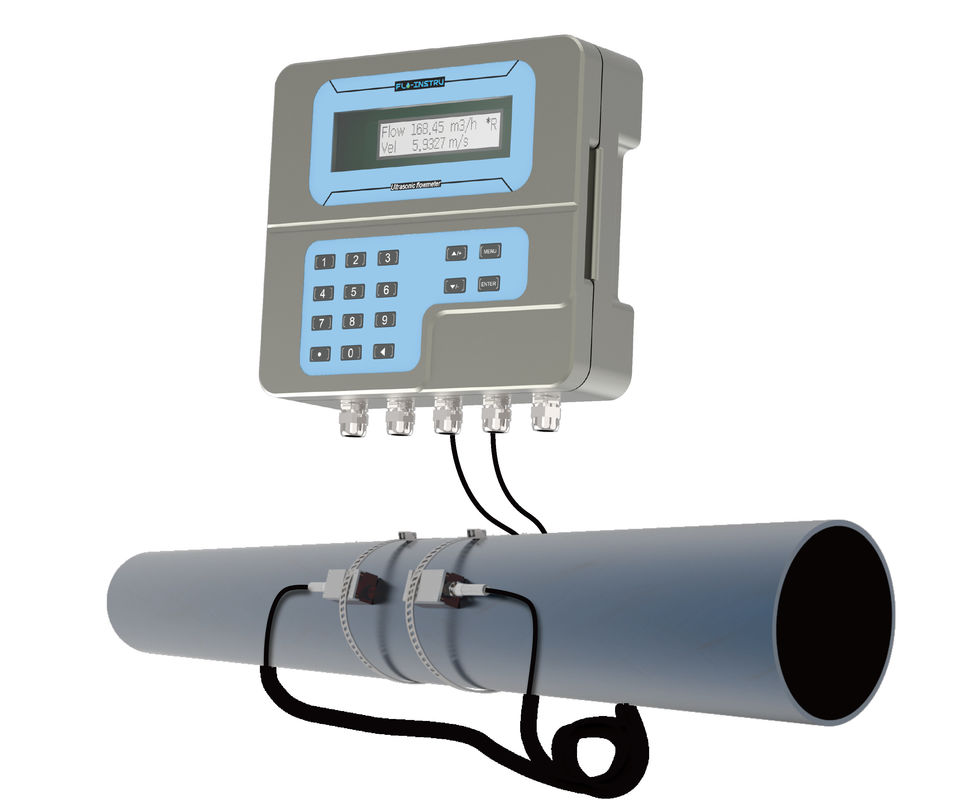

ST505 Настенный ультразвуковой расходомер для простоты эксплуатации и отладки

Стационарный ультразвуковой расходомер ST505

Интегрируйте в свою систему управления для предоставления услуг удаленного измерения.

Информация о продукте

Ультразвуковой расходомер ST505 использует самую надежную технологию цифровой обработки сигналов, обеспечивая измерение расхода для широкого спектра жидкостей и размеров труб с высокой точностью и надежностью. Сочетание выдающихся характеристик преобразователя с материалом более высокого промышленного уровня позволяет Flo-Instruments работать в течение длительного времени без каких-либо проблем.


Четкий выбор меню на дисплее делает использование приборов очень удобным. Накладные преобразователи делают устройство более гибким в широком спектре применений.

Ультразвуковой расходомер ST505 основан на технологии Transit-Time, которая обеспечивает высокую точность измерений. ST505 использует накладной преобразователь, который может собирать данные о расходе, просто зажимая его снаружи трубы, и он никогда не соприкасается с жидкостью и не вызывает загрязнения жидкости, снижения давления, утечек и т. д.

◆ Преимущества

• Измеряет фактический расход и общее потребление различных жидкостей.
• Отсутствие потерь в управлении технологическим процессом, оптимизация активов и эффективности, отсутствие простоев или затрат на калибровку.
• Адаптивные алгоритмы обработки сигналов оптимизируют производительность, обеспечивая точные измерения даже в сложных условиях потока.
• Четкий интерфейс дисплея и ЖК-дисплей с функцией сигнализации, простота в эксплуатации и отладке.
• Использует ультразвуковую технологию Transit-Time, чтобы реализовать двунаправленное измерение расхода путем точного измерения времени, которое требуется ультразвуковым сигналам для прохождения вверх и вниз по потоку.
• Используйте возможности регистрации данных для анализа исторических закономерностей потока для оптимизации системы.
• Встроенная клавиатура и простая система меню для быстрого и легкого программирования диаметра трубы, материала трубы, типа жидкости и единиц измерения.

Особенности продукта

◆ Размер

Передатчик

Преобразователь

Техническая информация

◆ Параметр

Установка

◆ Метод V

Метод «V» считается стандартным методом. Обычно он дает более точные показания и используется на трубах диаметром от 25 мм до 400 мм (1'' ~ 16'') примерно. Кроме того, его удобно использовать, но он по-прежнему требует правильной установки преобразователя, контакта с трубой в центре трубы и одинакового расстояния по обе стороны от центра.

◆ Метод Z

Сигнал, передаваемый при установке методом «Z», имеет меньшее затухание, чем сигнал, передаваемый методом «V». Это связано с тем, что метод «Z» использует непосредственно передаваемый (а не отраженный) сигнал, который проходит через жидкость только один раз. Метод «Z» позволяет измерять трубы диаметром от 100 мм до 3000 мм (4”~120”).

◆ Метод N

При методе «N» звуковые волны проходят через жидкость дважды и трижды отражаются от стенок трубы. Он подходит для измерения малого диаметра трубы. Точность измерения можно повысить, увеличив расстояние прохождения с помощью метода «N» (нечасто используемого).

◆ Метод W

Как и в случае с «N», точность измерения также можно повысить, увеличив расстояние прохождения с помощью метода «W». Звуковая волна проходит через жидкость четыре раза и четыре раза отражается от стенок трубы. Он подходит для очень маленьких труб (диаметр менее 50 мм/2'').

Комплектация и аксессуары

Информация для заказа
