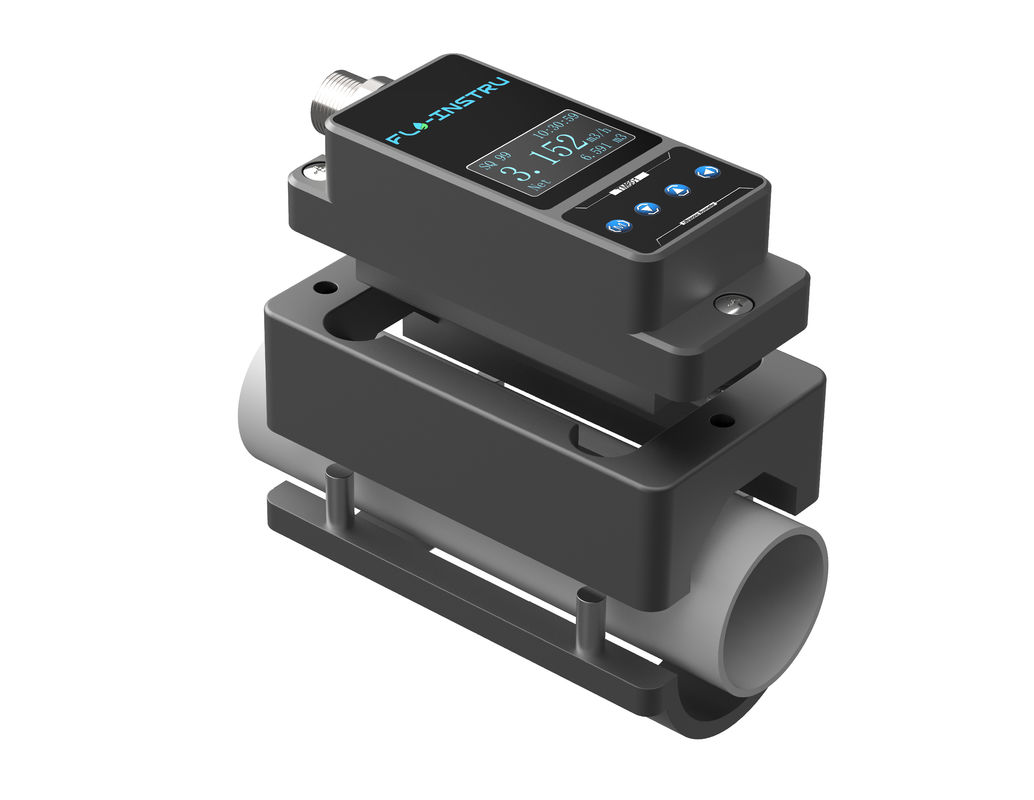

Ультразвуковой расходомер TM601 для сельскохозяйственного орошения и измерения в клининговой индустрии
TM601 Чистящая индустрия фиксирует зажима ультразвукового расхода
Зажим на компактном типе ультразвуковой расход.
Описание продукта
TM601 - это счетчик потока, специально предназначенный для ультразвуковых чистящих машин
1. для завершения установки требуется всего 1 минута.
2. Никаких дополнительных изменений в трубопроводе, а установка и измерение не могут быть завершены в соответствии с инструкциями по эксплуатации.
3. его можно установить и использовать без остановки производства, без каких -либо модификаций трубопровода и без потери давления
4. OLED -дисплей (128x 64px), даже в темной среде имеет лучший дисплей
5. Подходит для различных трубопроводов: трубы из нержавеющей стали, углеродные стальные трубы, медные трубы, ПВХ, PVDF, PPR, PPH, HDPE и т. Д.
Преимущество и функция
- Необходимо модификация трубы
Трудности, обычно связанные с установкой нового ультразвукового расхода потока, устраняются с помощью простого зажима. Эта конструкция устраняет необходимость разрезания трубы, выключения трубы, остановки производства, предоставления дополнительных затрат и многого другого.
- Не требуется специальных инструментов
Все, что нужно,-это одна отвертка с головой Phillips, чтобы надежно установить TM601 до одной измеренной трубы. Это гарантирует, что легкая и правильная установка может быть достигнута любым членом команды без необходимости специальных инструментов или специальных знаний.
- Очень профессиональная точность
Основываясь на надежной точности, TM601 разрешается использовать как для общих чувствительных приложений, так и для ситуаций, требующих более точного мониторинга, что облегчает его проще, чем когда -либо прежде, чтобы правильно обнаружить поток. Скорость отклика превышает 0,03 м/с.
Спецификации
| Скорость скорости |
0,328 фута/с ～ ± 16 футов/с (0,1 м/с ± 5 м/с) |
| Точность |
± 2,0% |
| Размер трубы |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Жидкость |
Обычная вода, морская вода, охлаждение/горячая вода, спирт .. |
| Материал трубы |
ПВХ, нержавеющая сталь, углеродистая сталь, медь.… |
| Источник питания |
9 ～ 36 В постоянного тока, максимум 500 мА |
| Коммуникация |
Поддержка протокола Modbus, RS485 |
| Аналоговый выход |
4-20 мА, максимум 750 Ом |
| Вывод сигнализации тревоги |
Функция тревоги верхнего и нижнего предела ОКТ (необязательно) |
| Отображать |
OLED 128*64 DOT-MATRIX DISPLE |
| Ключевая панель |
Четыре сенсорные кнопки |
| Блок |
Поддержка метрического подразделения, кубические метры (M³), литры (L), галлоны США (GAL). |
| Время |
/час,/мин, завод по умолчанию составляет кубические метры в час. |
| Ежедневно, ежемесячный и годовой общий объем потока |
| Температура |
Амбиент: 14f ～+122f (-10 ℃～+50 ℃) |
| Жидкость: 14F ～+122F (-10 ℃～+50 ℃) |
| Окружающая влажность |
RH 0 ～ 95%, без конденсации |
| Жилищный материал |
Алюминиевый сплав, обработка с ЧПУ |
| Защита |
IP54 |
| Длина кабеля |
6,6 фута (2 м) стандарт |
Диапазон размеров труб и эталонная таблица диапазона потока
| Дн |
Обмен |
Диапазон OD |
Дюйм |
Диапазон потока |
| DN4 |
OD9.53 |
95 мм-10,5 мм |
1/8 " |
0,003 ～ 0,142 м³/ч |
| 0,047 ～ 2,374 I/мин |
| 0,013 ～ 0,627 галлона/мин |
| DN8 |
OD12.7 |
12,4 мм-13,1 мм |
1/4 " |
0,011 ～ 0,570 м³/ч |
| 0,190 ～ 9,496 i/min |
| 0,050 ～ 2,509 галлона/мин |
| DN10 |
OD15 |
14,5 мм-15,4 мм |
3/8 " |
0,026 ～ 1,282 м³/ч |
| 0,427 ～ 21,366 л/мин |
| 0,113 ～ 5,644 Гал/Мир |
| DN15 |
OD20 |
16,5 мм-23,0 мм |
1/2 " |
0,046 ～ 2,279 м/ч |
| 0,760 ～ 37,984 л/мин |
| 0,201 ～ 10,034 галлона/мин |
| DN20 |
OD25 |
25,0 мм-30,0 мм |
3/4 " |
0,103 ～ 5,128 м/ч |
| 1,709 ～ 85,464 л/мин |
| 0,452 ～ 22,577 Гал/мин |
| DN25 |
OD32 |
32,0 мм-35,0 мм |
1 " |
0,182 ～ 9,116 м³/ч |
| 3.039 ～ 151,935 л/мин |
| 0,803 ～ 40,137 Гал/мин |
| DN32 |
OD40 |
38,0 мм-45,0 мм |
1-1/4 " |
0,285 ～ 14,244 м³/ч |
| 4.748 ～ 237,399 л/мин |
| 1,254 ～ 62,714 Гал/мин |
| DN40 |
OD50 |
48,0 мм-54,0 мм |
1-1/2 " |
0,410 ～ 20,511 м³/ч |
| 6,837 ～ 341,854 л/мин |
| 1,806 ～ 90,309 галлон/мин |
| DN50 |
OD63 |
58,0 мм-64,0 мм |
2 " |
0,729 ～ 36,464 м³/ч |
| 12.155 ～ 607,741 л/мин |
| 3.211 ～ 160549 Гал/Мир |
| DN65 |
OD75 |
72,0 мм-78,0 мм |
2-1/2 " |
1.140 ～ 56,976 мграни/ч |
| 18.992 ～ 949,595 I/Min |
| 5.017 ～ 250,857 Гал/Мир |
| DN80 |
OD90 |
80,0 мм-92,0 мм |
3 " |
1.641 ～ 82,045 м/ч |
| 27.348 ～ 1367,417 л/мин |
| 7.225 ～ 361.234 Гал/Мир |
| DN100 |
OD110 |
108,0 мм-116,0 мм |
4 " |
2.917 ～ 145,858 мграни/ч |
| 48.619 ～ 2430.963 I/MIN |
| 12.844 ～ 642.194 Гал/мин |
| DN125 |
OD140 |
132,0 мм-142,0 мм |
5 " |
4,558 ～ 227,903 мграни/ч |
| 75,968 ～ 3798,380 л/мин |
| 20.069 ～ 1003429 Гал/мин |
| DN200 |
OD220 |
218,0 мм-228,0 мм |
8 " |
11.669 ～ 583,431 м³/ч |
| 194.477 ～ 9723.852 I/Min |
| 51.376 ～ 2568,778 Гал/мин |
