Ультразвуковой потокомер для больших труб
, Ультразвуковой потокомер для орошения сельскохозяйственных угодий
, Ультразвуковой потокомер большой трубы
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Ультразвуковой потокомер для сельскохозяйственного орошения TM601 Plus для совместимости больших диаметров труб
TM601 Plus Ультразвуковой расходомер с накладным датчиком
Ультразвуковые расходомеры компактного типа с накладным датчиком.
Описание продукта
TM601 Plus - это расходомер, специально разработанный для ультразвуковых очистительных машин
1. Установка и начало измерения занимают всего 1 минуту
2. Никаких дополнительных изменений в трубопроводе, установка и измерение могут быть выполнены в соответствии с инструкцией по эксплуатации.
3. Может быть установлен и использован без остановки производства, без каких-либо изменений трубопровода и без потери давления
4. OLED-дисплей (128x 64 пикселя), даже в темной среде обеспечивает наилучшее отображение
5. Подходит для различных трубопроводов: трубы из нержавеющей стали, трубы из углеродистой стали, медные трубы, PVC, PVDF, PPR, PPH, HDPE и т. д.
Преимущества и особенности
- Не требуется модификация труб
Трудности, обычно связанные с установкой нового ультразвукового расходомера, устраняются простым CLAMP-ON (накладным датчиком). Эта конструкция исключает необходимость резки трубы, остановки работы трубопровода, остановки производства, дополнительных затрат и многого другого.
- Установка Snap-On Type (защелкивающегося типа)
Основной блок (экран дисплея) имеет очень простую и удобную установку. На задней панели имеется конструкция Snap-On. Его можно легко установить, просто закрепив на хомуте трубы, который может вместить пряжку на задней панели.

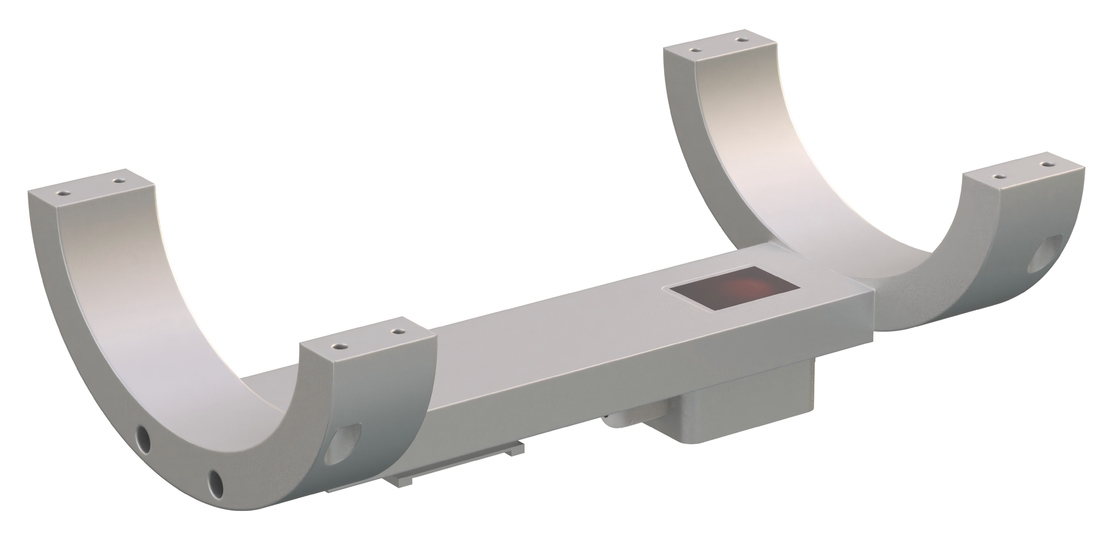

- Большой размер трубы, большой хомут для трубы
Для соответствия большему диаметру трубы TM601 Plus также соответствует хомуту для трубы, который может соответствовать этому типу размера. Датчик расположен соответственно в верхнем и нижнем кронштейнах, что позволяет полностью измерять скорость потока и жидкости. Уникальная конструкция больше подходит для сложных условий применения.
Технические характеристики
| Скорость потока |
0,1 м/с～±5 м/с |
| Точность |
±2,0% |
| Размер трубы |
DN100 DN125 DN160 DN200 |
| Жидкость |
Обычная вода, морская вода, охлаждающая/горячая вода, спирт.. |
| Материал трубы |
PVC, нержавеющая сталь, углеродистая сталь, медь.… |
| Электропитание |
9～36 В постоянного тока, максимум 500 мА |
| Связь |
Поддержка протокола MODBUS, RS485 |
| Аналоговый выход |
4-20 мА, максимум 750Ω |
| Выход сигнала тревоги |
Функция сигнализации верхнего и нижнего предела OCT (опционально) |
| Дисплей |
OLED 128*64 точечный экран |
| Панель кнопок |
Четыре сенсорные кнопки |
| Единицы измерения расхода |
Поддержка выбора метрических единиц, кубические метры (м³), литры (л), галлоны США (gal). |
| Единица времени |
/час, /мин, заводская единица по умолчанию - кубические метры в час. |
| Суточный, месячный и годовой сумматор расхода |
| Температура |
Окружающая среда: -10℃～+50℃ |
| Жидкость: -10℃～+50℃ |
| Влажность окружающей среды |
RH 0～95%, без конденсации |
| Материал корпуса |
Алюминиевый сплав, обработка на станке с ЧПУ |
| Степень защиты |
IP54 |
| Длина кабеля |
6,6 фута (2 м) стандарт |
Справочная таблица диапазона размеров труб и диапазона расхода
| DN |
OD |
Диапазон OD |
Дюймы |
Диапазон расхода |
| DN100 |
OD110 |
108 мм-116 мм |
4" |
2.917～145.858 м/ч |
| 48.619～2430.963 л/мин |
| 12.844～642.194 гал/мин |
| DN125 |
OD140 |
132 мм-142 мм |
5" |
4.558～227.903 м³/ч |
| 75.968～3798.380 I/мин |
| 20.069～1003.429 гал/мин |
| DN150 |
OD160 |
158 мм-168 мм |
6" |
6.564～328.180 м³/ч |
| 109.393～5469.666 л/мин |
| 28.889～1444.938 гал/мин |
| DN220 |
OD220 |
218 мм-228 мм |
8" |
11.669～583.431 м³/ч |
| 194.477～9723.852 I/мин |
| 51.376～2568.778 гал/мин |
