Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |

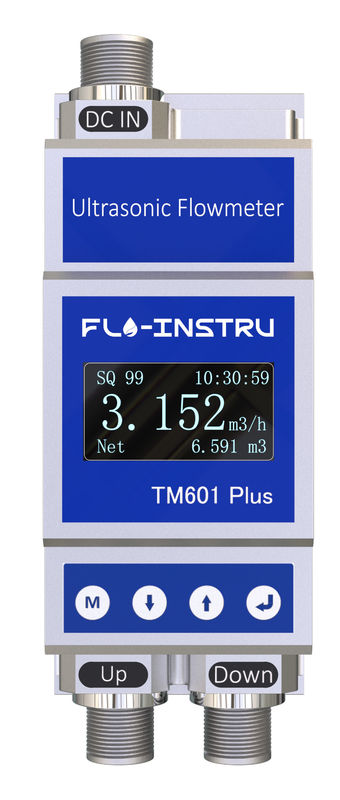

Ультразвуковой расходомер TM601 Plus с накладным датчиком - революционное решение для неинвазивных измерений
TM601 Plus Ультразвуковой расходомер с накладным креплением
Ультразвуковые расходомеры компактного типа с накладным креплением.
Описание продукта
TM601 Plus - это расходомер, специально разработанный для ультразвуковых очистительных машин
1. Установка и начало измерения занимают всего 1 минуту
2. Никаких дополнительных изменений в трубопроводе, установка и измерение могут быть выполнены в соответствии с инструкцией по эксплуатации.
3. Может быть установлен и использован без остановки производства, без каких-либо изменений трубопровода и без потери давления
4. OLED-дисплей (128x64 пикселя), даже в темной среде обеспечивает наилучшее отображение
5. Подходит для различных трубопроводов: трубы из нержавеющей стали, трубы из углеродистой стали, медные трубы, ПВХ, PVDF, PPR, PPH, HDPE и т. д.
Преимущества и особенности
- Не требуется модификация труб
Трудности, обычно связанные с установкой нового ультразвукового расходомера, устраняются простым НАКЛАДНЫМ КРЕПЛЕНИЕМ. Эта конструкция исключает необходимость резки трубы, остановки работы трубы, остановки производства, дополнительных затрат и многого другого.
Основной блок (экран дисплея) имеет очень специальную и простую установку. На его задней панели имеется конструкция snap-on. Его можно легко установить, просто закрепив его на хомуте трубы, который может вместить пряжку на его задней панели.
- Большой размер трубы, большой хомут трубы
Чтобы соответствовать большему диаметру трубы, TM601 Plus также соответствует хомуту трубы, который может соответствовать этому типу размера. Датчик расположен соответственно в верхнем и нижнем кронштейнах, что позволяет полностью измерять скорость потока и жидкости. Уникальная конструкция больше подходит для сложной среды применения.
Технические характеристики
| Скорость потока |
0,328 фута/с～±16 футов/с (0,1 м/с～±5 м/с) |
| Точность |
±2,0% |
| Размер трубы |
DN100 DN125 DN160 DN200 |
| Жидкость |
Обычная вода, морская вода, охлаждающая/горячая вода, спирт.. |
| Материал трубы |
ПВХ, нержавеющая сталь, углеродистая сталь, медь.… |
| Электропитание |
9～36 В постоянного тока, максимум 500 мА |
| Связь |
Поддержка протокола MODBUS, RS485 |
| Аналоговый выход |
4-20 мА, максимум 750Ω |
| Выход сигнала тревоги |
Функция сигнализации верхнего и нижнего предела OCT (опционально) |
| Дисплей |
OLED 128*64 точечно-матричный экран |
| Панель клавиш |
Четыре сенсорные кнопки |
| Единица измерения расхода |
Поддержка выбора метрических единиц, кубические метры (м³), литры (л), галлоны США (гал). |
| Единица времени |
/час, /мин, заводская единица по умолчанию - кубические метры в час. |
| Ежедневный, ежемесячный и годовой сумматор расхода |
| Температура |
Окружающая среда: 14F～+122F (-10℃～+50℃) |
| Жидкость: 14F～+122F (-10℃～+50℃) |
| Влажность окружающей среды |
RH 0～95%, без конденсации |
| Материал корпуса |
Алюминиевый сплав, обработка с ЧПУ |
| Степень защиты |
IP54 |
| Длина кабеля |
6,6 фута (2 м) стандарт |
Справочная таблица диапазона размеров труб и диапазона расхода
| DN |
OD |
Диапазон OD |
Дюйм |
Диапазон расхода |
| DN100 |
OD110 |
108 мм-116 мм |
4" |
2,917～145,858 м/ч |
| 48,619～2430,963 л/мин |
| 12,844～642,194 гал/мин |
| DN125 |
OD140 |
132 мм-142 мм |
5" |
4,558～227,903 м³/ч |
| 75,968～3798,380 I/мин |
| 20,069～1003,429 гал/мин |
| DN150 |
OD160 |
158 мм-168 мм |
6" |
6,564～328,180 м³/ч |
| 109,393～5469,666 л/мин |
| 28,889～1444,938 гал/мин |
| DN220 |
OD220 |
218 мм-228 мм |
8" |
11,669～583,431 м³/ч |
| 194,477～9723,852 I/мин |
| 51,376～2568,778 гал/мин |
