Name: Клип FL101 на ультразвуковом потокометре для центрального отопления
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Подлежит обсуждению USD
Availability: InStock

Детали продукта

Место происхождения: Шэньчжэнь, Китай

Фирменное наименование: Flo-Instru

Сертификация: ISO:9001, CE

Номер модели: FL101

Условия оплаты & доставки

Количество мин заказа: 1

Упаковывая детали: Обычная упаковка

Время доставки: 3-5 рабочих дней

Условия оплаты: Т/Т

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                Ультразвуковой расходомер с источником питания 24 В постоянного тока, Интерфейс связи RS485 Встроенный ультразвуковой расходомер, Точность ±1


Источник питания:	24 В постоянного тока	Отображать:	1,54-дюймовый ЖК-дисплей IPS 240*240, вращение на 360°
Коммуникационный интерфейс:	RS485, поддержка протокола Modbus RTU	Диапазон расхода:	0.1m/s ~ 10m/s
Точность:	±1,0%	Диапазон диаметров труб:	ОД20, ОД25, ОД32, ОД40

Источник питания:	24 В постоянного тока
Отображать:	1,54-дюймовый ЖК-дисплей IPS 240*240, вращение на 360°
Коммуникационный интерфейс:	RS485, поддержка протокола Modbus RTU
Диапазон расхода:	0.1m/s ~ 10m/s
Точность:	±1,0%
Диапазон диаметров труб:	ОД20, ОД25, ОД32, ОД40

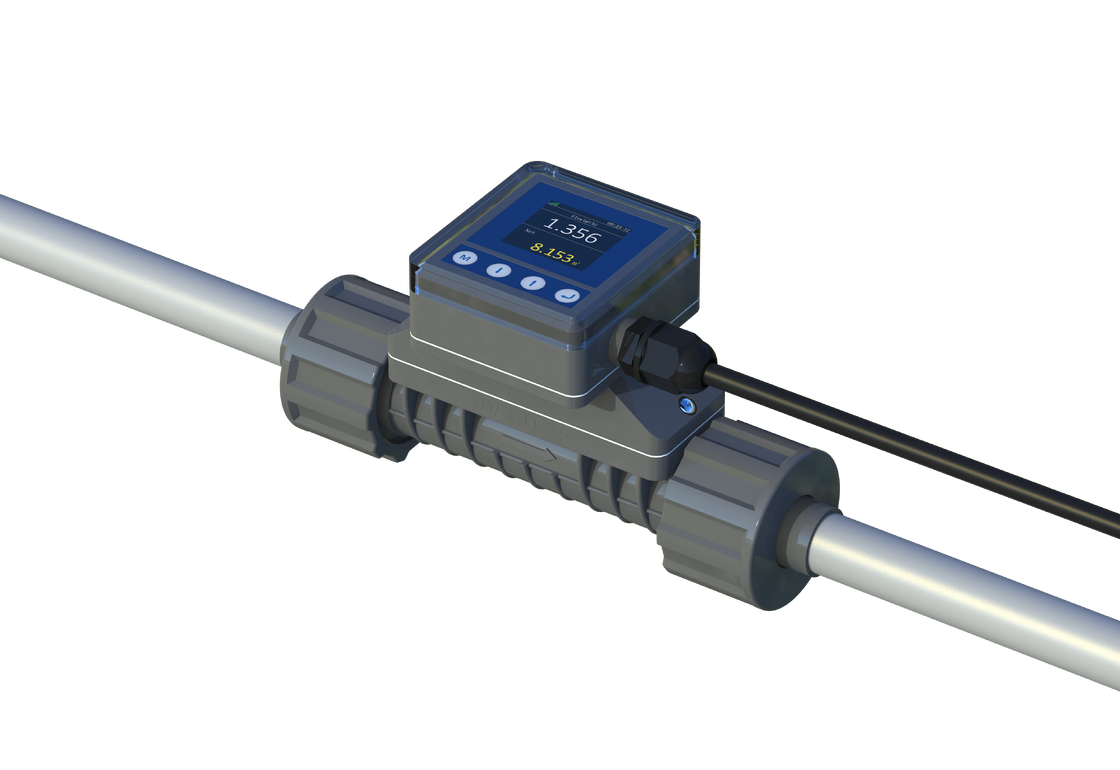

Клип FL101 на ультразвуковом потокометре для центрального отопления

FL101 Ультразвуковой расходомер с накладными датчиками для систем теплоснабжения

Обзор продукта

FL101 Встраиваемый ультразвуковой расходомер

FL101 специально разработан для измерения расхода различных жидкостей в трубопроводах, обеспечивая измерение расхода в реальном времени в производственных процессах. Прибор выдает цифровые, аналоговые сигналы и другие для облегчения измерения и контроля производственных процессов.

В связи с требованиями промышленной модернизации приборы нуждаются в богатых выходных сигналах для достижения автоматизации. Традиционные расходомеры часто имеют ограниченные выходные сигналы, которые не могут удовлетворить потребности на месте и требуют замены в исходных положениях. Flo-Instruments решает эту проблему с помощью встраиваемого расходомера с полной конструкцией прямого участка трубопровода без потери давления, двойным резьбовым соединением и простой установкой.

Ключевые преимущества

Передовая технология измерения

Встроенный передовой измерительный чип с временным разрешением до 20 пс

Четкий дисплей

Четырехстрочный OLED-дисплей, отображающий дату/сигнал/мгновенные/накопленные данные. Легко читается в условиях низкой освещенности и тусклой обстановке.

Удобный интерфейс

Инновационный метод меню с выпадающим списком. Четыре сенсорные кнопки для простой настройки. Поддерживает переключение между упрощенным/традиционным китайским и английским языками.

Прочная конструкция

Класс защиты IP66 с литой конструкцией. Двойное резьбовое соединение для простой и надежной установки.

Размеры продукта

Модель	Номинальный диаметр трубы	6,6 фута (2 м) (Если выбор не сделан, будет установлено по умолчанию)	DN15 \| 1/2" \| OD20	DN20 \| 3/4" \| OD25	DN25 \| 1" \| OD32	DN32 \| 1-1/4" \| OD40
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Единица измерения: мм

Примечание:
"L" - это длина отрезка трубы, вырезанного при установке; "D" - наружный диаметр установленного отрезка трубы.
Совместимые среды

С момента выхода на рынок этот продукт широко используется в индустрии чистящего оборудования. Благодаря простой установке, эксплуатации и надежным показателям измерения он постоянно продвигается в новых отраслях.

Основные отрасли:

полупроводники, пищевая промышленность, медицина, питьевая вода, моющие средства, печать и окрашивание, химические продукты и т. д.Примеры измеряемых сред:

Разбавленная серная кислота

Ликер
Углеводород
Спирт
Хлорид натрия
Карбонат натрия
Триэтиламин
Этилендиамин
Оксид пропилена
По мере расширения рынка мы продолжаем открывать новые измеряемые среды. Мы призываем пользователей делиться приложениями, чтобы помочь нам постоянно обогащать и улучшать наши продукты.

Определение измеряемых сред:

Скорость потока среды в трубопроводе стабильна

Давление поддерживается на уровне 0,3 МПа
Пузырьки (кавитация) не образуются из-за потока
Измерено множество других сред - добро пожаловать для консультации по конкретным применениям.

Технические характеристики

Название продукта

FL101 Встраиваемый ультразвуковой расходомер	Точность
±1,0% (0,3 м/с ~ 5,0 м/с)	Скорость потока
0,1 м/с ~ 10,0 м/с	Линейность
±1,0% (0,3 м/с - 5,0 м/с)	Повторяемость
0,40%	Время отклика
500 мс	Экран дисплея
*1,54'' 240240 IPS LCD с вращением на 360° (для удобства чтения)**	Язык меню
Упрощенный китайский / Традиционный китайский / Английский	Единица измерения дисплея
Поддерживает выбор метрических и имперских единиц, м³/ч, Л/мин, мл/мин, GPM, Л/ч, заводская единица по умолчанию - Л/мин	Отображаемые данные
Мгновенный расход, мгновенная скорость потока, чистый суммарный объем, единичный суммарный объем, максимальное суточное значение, минимальное суточное значение, суточный/месячный/годовой суммарный объем	Счетчик
7-значный счетчик расхода	Накопленные данные
10 лет 64 месяца 64 дня	Кнопка управления
Четыре сенсорные кнопки	Батарея календаря
CR1220	Источник питания
24 В постоянного тока @ 3 Вт	Аналоговый выход
4-20 мА, максимальная нагрузка 600 Ом	Интерфейс связи
RS485, поддержка протокола ModBus RTU	Релейный выход
(Опционально) 30 В постоянного тока @ 1 А, частота переключения менее 2 Гц	Среда
Вода, растворы, химические реагенты (примеси ≤ 4%) и т. д.	Уровень защиты
IP66	Метод установки
Отрезки труб интегрированы, а трубы из ПВХ-У соединены муфтами (скользящими соединениями)	Размер трубы
OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")	Материал отрезка трубы
UPVC	Температура среды
0°C-60°C	Рабочая температура
-10°C-50°C	Влажность окружающей среды
Относительная влажность 0%-95%, без конденсации	Применимая вязкость
<300CST (мм²/с)	Длина кабеля
L	Руководство по установке

1. Отрезка трубы

В соответствии с требованиями к выбору места установки отрежьте отрезок трубы в месте установки.

2. Вставьте гайки в трубу

Открутите две гайки от расходомера и вставьте их в трубу.

3. Склейте трубные соединения

Нанесите клей для ПВХ на два трубных соединения прибора и вставьте их в трубы.

4. Установите расходомер

Поместите расходомер посередине и затяните гайку, чтобы завершить установку; обратите внимание на направление потока при установке.

5. Включите питание и запустите

Подключите другой конец кабеля к источнику питания 24 В постоянного тока, включите питание и наблюдайте.

Упаковка и аксессуары

Информация для заказа

Выбор размера трубы

Код

Длина кабеля	A
DN15 \| 1/2" \| OD20	B
DN20 \| 3/4" \| OD25	C
DN25 \| 1" \| OD32	D
DN32 \| 1-1/4" \| OD40	Выбор режима вывода

Код

Длина кабеля	1
4-20 мА, RS485, реле	Выбор длины кабеля

Код

Длина кабеля	L
6,6 фута (2 м) (Если выбор не сделан, будет установлено по умолчанию)	L+
По запросу другие длины	Полный пример заказа

FL101 | A | 1 | L

- Полная информация для заказа
